Организация коллективного доступа к математичсеким моделям объектов проектирования
На сегодняшний момент в процессе проектирования эталонной моделью является геометрическая модель. Геометрическая модель уточняется, исправляется и на ее основе строится тестовый образец объекта проектирования. При этом математическая модель в аналитическом виде используется на первых этапах проектирования и не используется на последующих.

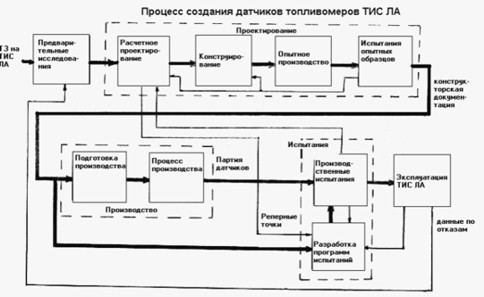

К примеру, при проектировании датчика уровня жидкости математическая модель в аналитическом виде используется только на этапе расчетного проектирования и рассчитывается при теоретических граничных условий без учета возмущений. На остальных этапах процесса проектирования используется геометрическая модель как показано ниже

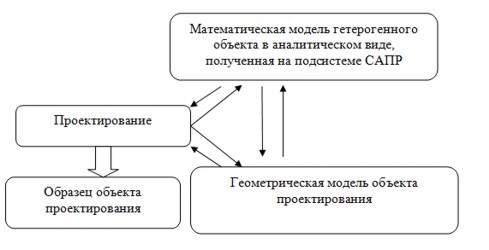

Для перехода в процессе проектирования на новый уровень необходимо чтобы геометрическая и аналитическая модель гетерогенного объекта должны использоваться параллельно в процессе проектирования и изменения (уточнения, поправки), внесенные в аналитическую модель должны в идеале отражаться и на геометрической.

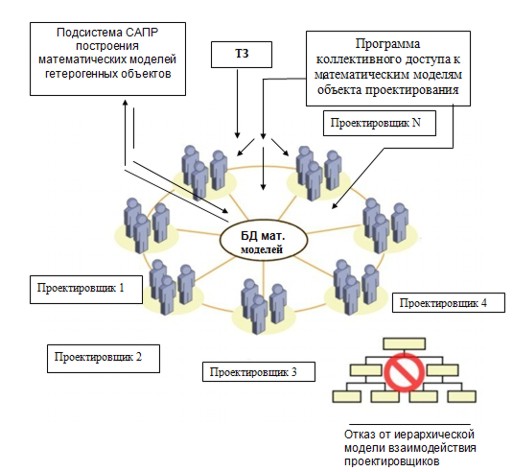

Для организации коллективного доступа к математиеским моделям в аналитичсеком виде и геометрическим моделям, предлагается использование программной компоненты коллективного доступа. Принцип организации компоненты для коллективного дступа, на проектном предприятии, приведен ниже
Коллективный доступ к математическим моделям, позволит проектировщикам и отдельным проектным подразделениям, которые участвуют в проектировании объекта на разных проектных этапах, быстрее взаимодействовать между собой и выполнять приближения математической модели на каждом этапе проектирования. Тем самым повышая качество проектировоания. При этом проектировщики сохраняют результаты в единую базу данных расположенную на сервере и в любой момент времени руководитель может проверить, просмотреть промежуточный результат, внести поправки и без потери информации вернуть файлы модели в базу. Таким образом также решается логистическая задача управления на проектном предприятии.

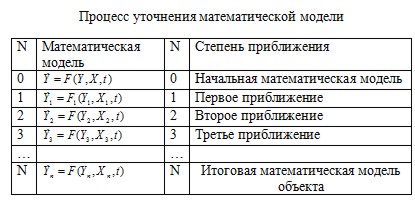

Процесс уточнения математической модели можно представить с помощью таблицы
Уточнения поступают и вносятся проектировщиками. При этом руководитель может назначать ведение математичеcких моделей отдельных звеньев отдельным проектным подразделениям. Получая ММ звеньев, он может выполнить построение ММГО всего объекта. В результате в процессе проектирования получаем математическую модель гетерогенного объекта в аналитическом виде и геометрическую модель.
Условия для создания системы коллективного доступа на проектном предприятии
Необходимы следующие условия
1. Выявление специалистом требований проектной организации
2. Сбор информации о парке компьютеров, которые будут вовлечены в процесс коллективного использования
3. Эскизная прорисовка сети
4. Установка подсистемы Сетевого управления Проектирование и управление компьютерных сетей в полной версии
5. Установка подсистемы САПР построения математичсеких моделей гетерогенных объектов Подсистема САПР
6. Настройка программ, установка компонент коллективного взаимодействия
7. Проверка работоспособности и тестирование.
|
